深孔加工厂家讲述深孔钻削以及较大尺寸的钻孔处理。

2020-12-24 13:40:38

次

深孔加工厂家讲述深孔钻削以及较大尺寸的钻孔处理。在20世纪30年代的德国，开发了一种新技术，用于深孔钻削以处理较大尺寸的钻孔，称为“单管系统”（STS）或BTA系统（用于“镗削和冲孔联合”，也称为“钻孔”）。

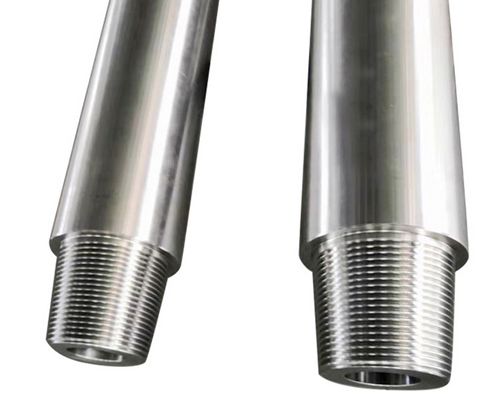

BTA钻头由钻头，钻杆，流体感应单元以及相关的配件和支架组成。钻头具有切削刃（通常可转位刀片）和切削液流过的通道。此外，头部还有导向垫，它可以骑在新切入的钻孔ID上，并有助于钻头保持直行。钻头安装在钻管上，该钻管既充当钻头的轴，又充当切削液和切屑的返回管道。

在BTA系统中，切削液通过流体感应单元进入，该单元密封部件的表面。该装置还可以用作支撑和校准钻头的钻套。流体通过钻管和孔的内径之间的空间流入。在切割区域，液体将切屑收集起来，然后通过钻孔表面的开口流出，通过钻管内部排出。

BTA钻头用于专用的深孔钻机，可提供必要的主轴功率和高压/高流量的流体。 BTA系统通常用于钻直径从5/8英寸到20英寸的深孔。
