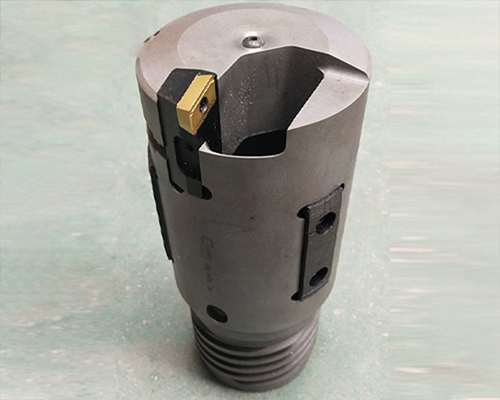

BTA深孔钻头

深孔钻头是一款专门用于加工深孔的钻头，其可分为外排屑和内排屑两类。

深孔钻削的分级进给用特制的深孔钻头钻削深孔时，刀具工作进给一段后快速退出，工件进行排屑，然后快速趋近加工部位再继续工作进给，如此多次往复，直

至加工出所要求孔深的进给，称为分级进给。外排屑的有枪钻、深孔扁钻和深孔麻花钻等；内排屑的因所用的加工系统不同，分BTA深孔钻、喷射钻和DF深孔钻3

种。

①枪钻:只有一个切削部分，钻削时，切削液从钻杆中间进入，经钻头头部的小孔喷射到切削区，然后带着切屑从钻头的V形沟槽中排出。枪钻适用于加工孔径2～

20毫米、孔深与孔径之比大于100的深孔。

②BTA深孔钻：切削液从钻杆与孔壁的间隙处送入，靠切削液的压力将切屑从钻杆的内孔中排出。BTA深孔钻适用于钻削孔径6毫米以上，孔深与孔径之比小于

100的深孔，其生产效率比枪钻高3倍以上。

③喷射钻：一种多刃内排屑深孔钻，有内、外两层钻管，大部分切削液从内、外钻管的间隙中进入切削区，然后连同切屑进入内管；另一小部分切削液则经由内

管尾端的月牙形孔进入内管，产生喷射效应，形成低压区，帮助抽吸切屑。喷射钻不要求严格的切削液密封装置，适用于钻削直径18毫米以上、孔深和孔径比小

于100的深孔。

④DF深孔钻：这种钻头吸收了BTA深孔钻和喷射钻的优点，采用单管，排屑靠推压和抽吸双重作用，提高了排屑能力，可钻削孔径在8毫米以上的深孔。
